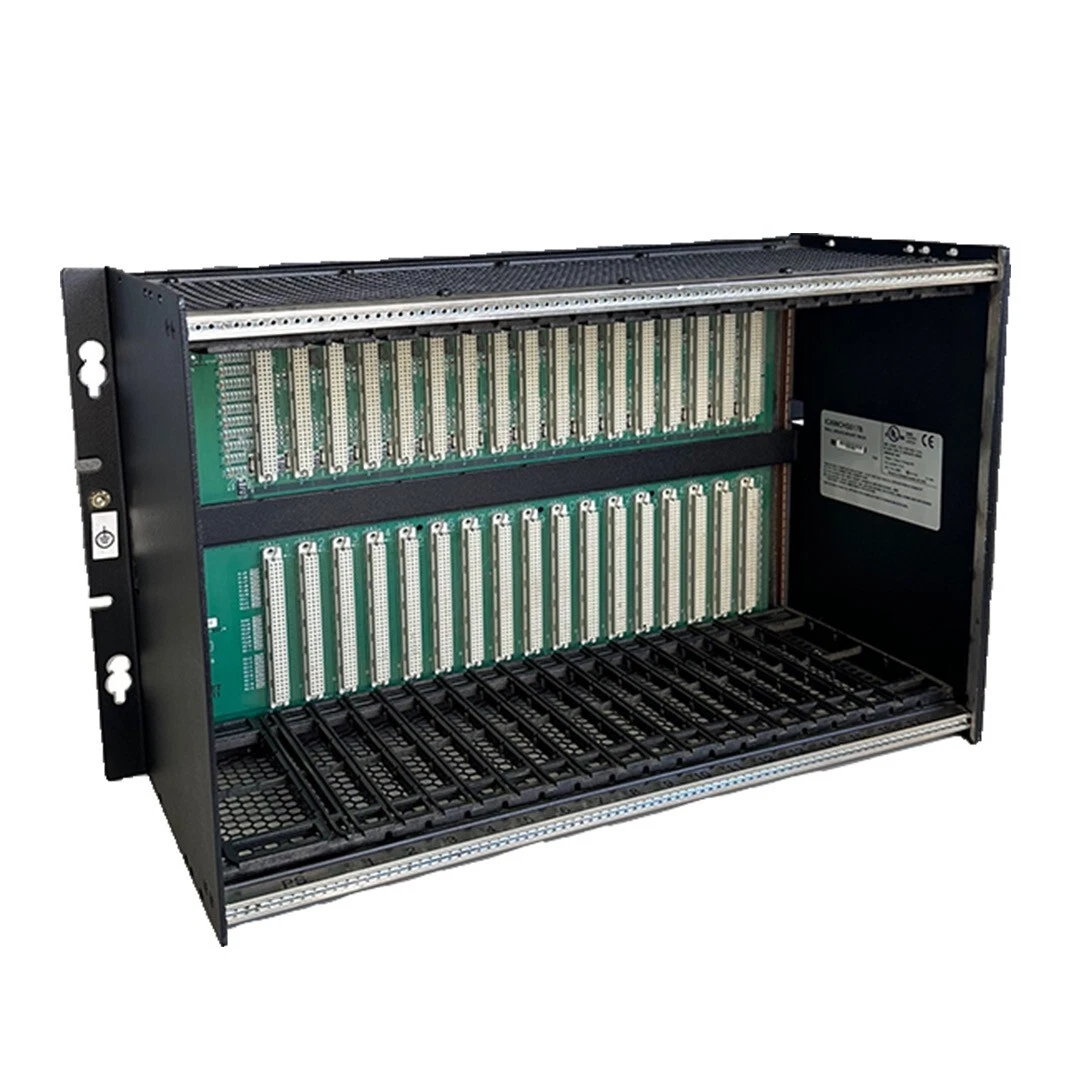

Når industrielle automationssystemer kræver et pålideligt rack til CPU, I/O og kommunikationsmoduler,Xin YuangiverGE IC698CHS017som en praktisk løsning til RX7i-baserede kontrolarkitekturer. Designet som et 17-slot bagmonteret rack, giver det struktureret modulinstallation, backplane-tilslutning og kompatibilitet med udvalgte RX7i-, Series 90-70- og VME-moduler.
GE IC698CHS017 er et standard 17-slot bagmonteret rack til GE PACSystems RX7i platformen. Det giver slots til CPU- og I/O-moduler, mens det understøtter udvalgte Series 90-70- og VME-moduler, hvilket gør det nyttigt til industrielle kontrolsystemer, der har brug for betydelig modulkapacitet. Stativet bruger 0,8-tommer (20,3 mm) spalteafstand til standardbredde-moduler, mens strømforsyningen optager en dedikeret 2,4-tommer (61 mm) spalte. Dens 19 tommer brede, 11,15 tommer høje og 7,5 tommer dybe konstruktion gør den velegnet til industrielle styreskabe og udstyrsskabe. Arkitekturen understøtter også VME64-overførsler og automatisk daisy chaining af afbrydelsesbekræftelse og bustildelingssignaler, hvilket hjælper med at forenkle rack-integration.
Hvad er nøglespecifikationerne?
Hvordan fungerer dens rackarkitektur?
Hvilke moduler kan det understøtte?
Hvad er dens vigtigste fordele?
Hvor er det almindeligt brugt?
Hvordan skal købere vælge og verificere dette stativ?
GE IC698CHS017 er et 17-slot bagmonteret rack designet til PACSystems RX7i industrielle kontrolplatform. I stedet for at fungere som en selvstændig PLC CPU eller I/O-modul, giver racket den fysiske og elektriske backplane-struktur, der er nødvendig for at installere og sammenkoble kompatible kontrolmoduler.
Racket indeholder slots 1 til 17 til moduler, med CPU'en installeret i slot 1 i en typisk RX7i-konfiguration. Slot 0 er reserveret til strømforsyningen og har en bredere 2,4-tommers åbning. Dette arrangement giver ingeniører en centraliseret struktur til at bygge relativt store PLC-konfigurationer uden at kræve flere små stativer.
I henhold til den tekniske dokumentation kan racket rumme RX7i I/O-moduler, VME-moduler, single-width Series 90-70-moduler og dobbelt-bredde Series 90-70 PLC-moduler, når det bruges i overensstemmelse med de gældende integrationsretningslinjer.
For købere, der undersøger den nøjagtige model, kan GE IC698CHS017-produktsiden også bruges til at gennemgå leverandøroplysninger og købsdetaljer.
De fysiske og elektriske specifikationer for et PLC-rack er vigtige, fordi forkerte rackdimensioner, slotkrav eller strømfordeling kan skabe problemer under systemdesign. Følgende tabel opsummerer de vigtigste specifikationer forbundet med denne model.
| Specifikation | GE IC698CHS017 Detaljer |
|---|---|
| Produkttype | 17-slot bagmonteret RX7i rack |
| Modul Slots | Plads 1-17 |
| Standard slotbredde | 0,8 tommer / 20,3 mm |
| Strømforsyningsslot | Slot 0, 2,4 tommer / 61,0 mm |
| Dimensioner | 11,15" H × 19,00" B × 7,5" D |
| Metriske dimensioner | 283 mm H × 483 mm B × 190 mm D |
| VME support | Designet til at understøtte VME64 |
| Montering | Bagmontering |
| Strømforsyningsmuligheder | RX7i plug-in AC-strømforsyninger med muligheder for højere watt til højstrømskonfigurationer |
Rackdokumentationen identificerer også en frontmonteret modstykke, IC698CHS117. Denne skelnen har betydning, når du udskifter et eksisterende rack, fordi fysisk monteringsorientering og krav til kabinetadgang kan variere, selv når slotarkitekturen er ens.
Bagpladen er en af de vigtigste dele af et PLC-rack, fordi det giver kommunikationsvejen mellem installerede moduler. I denne rack-arkitektur er bagpladen designet omkring 0,8-tommer modulafstand, hvilket gør det muligt at placere kompatible moduler med enkelt bredde i et ensartet arrangement.
Flere arkitektoniske funktioner gør stativet velegnet til komplekse automatiseringsinstallationer:
Disse funktioner er særligt relevante, når ingeniører vedligeholder eller udvider etablerede industrielle kontrolsystemer i stedet for at designe en helt ny PLC-arkitektur.
Kompatibilitet skal altid bekræftes mod den specifikke CPU, I/O, kommunikation, strømforsyning og VME-konfiguration før installation. Selve racket er designet til at understøtte flere modulfamilier, der er forbundet med RX7i og legacy Series 90-70 miljøet.
Potentielt understøttede konfigurationer inkluderer:
Dobbelt-bredde serie 90-70 moduler optager to standard slotpositioner, så det faktiske antal moduler, der kan installeres, afhænger af bredden af de valgte moduler. Systemdesignere bør derfor beregne ledig plads i stedet for blot at tælle installerede enheder.
Med 17 standardmodulpositioner udover den dedikerede strømforsyningsposition kan racket rumme en relativt omfattende kontrolkonfiguration. Dette kan være værdifuldt for applikationer, der involverer adskillige digitale, analoge, kommunikations- eller specialiserede moduler.
Understøttelse af udvalgte Series 90-70 moduler gør arkitekturen relevant for moderniserings- og vedligeholdelsesprojekter, hvor eksisterende hardware ikke umiddelbart kan udskiftes. Dette kan hjælpe ingeniørteams med at forlænge levetiden af etableret kontrolinfrastruktur.
19-tommers bredde og bagmonterede design giver et standardiseret mekanisk format til passende industrielle kabinetter og kabinetter. Før du bestiller, bør købere sammenligne reolens dimensioner og krav til bagudgang med den tilgængelige skabsplads.
VME-support giver ingeniører yderligere integrationsmuligheder, hvor kompatible VME-moduler er påkrævet. VME-integration bør dog følge den relevante hardware- og softwaredokumentation i stedet for at antage, at hvert VME-modul er automatisk kompatibelt.
RX7i rack-arkitekturen understøtter forskellige strømforsyningskapaciteter. Den tekniske dokumentation viser både 100-watt og 350-watt strømforsyningskonfigurationer, hvilket giver systemdesignere mulighed for at vælge et passende strømarrangement i henhold til de tilsluttede moduler.
Et 17-slot PLC-rack vælges generelt, når et industrielt kontrolsystem kræver mere modulkapacitet, end et mindre rack kan give. Typiske applikationsmiljøer kan omfatte:
For eksempel kan et ingeniørteam, der opgraderer en etableret produktionslinje, have brug for yderligere I/O-kapacitet, mens de bevarer kompatible ældre moduler. Et 17-slot rack kan give den fysiske platform til at omorganisere kontrolsystemet og samtidig bevare en velkendt modulbaseret arkitektur.
At købe et industrielt stativ bør involvere mere end at kontrollere modelnummeret. Købere bør verificere den komplette systemkonfiguration, før de afgiver en ordre.
Disse kontroller kan reducere risikoen for at modtage et fysisk lignende, men teknisk uegnet rack, især i ældre automatiseringsprojekter, hvor flere GE-rackmodeller kan se sammenlignelige ud.
Nej. Det er et rack eller et chassis i stedet for en PLC CPU. Dens primære funktion er at levere backplane og fysisk monteringsstruktur til kompatible CPU, I/O, kommunikation og andre moduler.
Det giver 17 standardmodulpositioner, identificeret som slots 1 til 17. Slot 0 er en separat, bredere position beregnet til strømforsyningen.
Begge er 17-slot RX7i rack-modeller, men IC698CHS017 er den bagmonterede version, mens IC698CHS117 er den frontmonterede version. Monteringsarrangementet bør derfor kontrolleres omhyggeligt før udskiftning.
Ja, racket er designet til at acceptere kompatible enkelt-bredde serie 90-70 moduler og dobbelt bredde serie 90-70 PLC-moduler. Specifik modulkompatibilitet skal verificeres ved hjælp af den relevante RX7i-dokumentation.
Ja. Racket er designet til at understøtte VME-moduler, inklusive VME64-orienteret backplane-funktionalitet. VME-integration skal følge producentens integrationsretningslinjer.
GE IC698CHS017 forbliver en praktisk rack-arkitektur til RX7i-kontrolsystemer, der kræver betydelig modulkapacitet, struktureret backplane-kommunikation og kompatibilitet med udvalgt ældre og VME-hardware. Dens 17 standard modulpositioner, dedikeret strømforsyningsslot, standardiserede dimensioner og fleksible systemarkitektur gør det særligt relevant til industriel automationsvedligeholdelse, udvidelse og moderniseringsprojekter.
For købere, der vurderer et erstatnings- eller reserverack, er de vigtigste overvejelser monteringsorientering, modulkompatibilitet, tilgængelig slotkapacitet, strømkrav, kabinetforhold og produkttilstand. Hvis du køber GE IC698CHS017 til et industrielt automationsprojekt og har brug for hjælp til at bekræfte specifikationer, tilgængelighed eller konfigurationskompatibilitet,kontakt oshos Xin Yuan for produktinformation og professionel indkøbssupport.
