Xin Yuanhjælper industrielle købere med at skaffe automationskomponenter som f.eksSiemens 6XV1830-0EH10, et PROFIBUS FC Standard GP-kabel designet til industriel feltbuskommunikation. For ingeniører, der planlægger udstyrsintegration, netværksvedligeholdelse eller produktionslinjeopgraderinger, er det afgørende at forstå dette kabels konstruktion, elektriske egenskaber og installationskrav for at træffe en passende købsbeslutning.

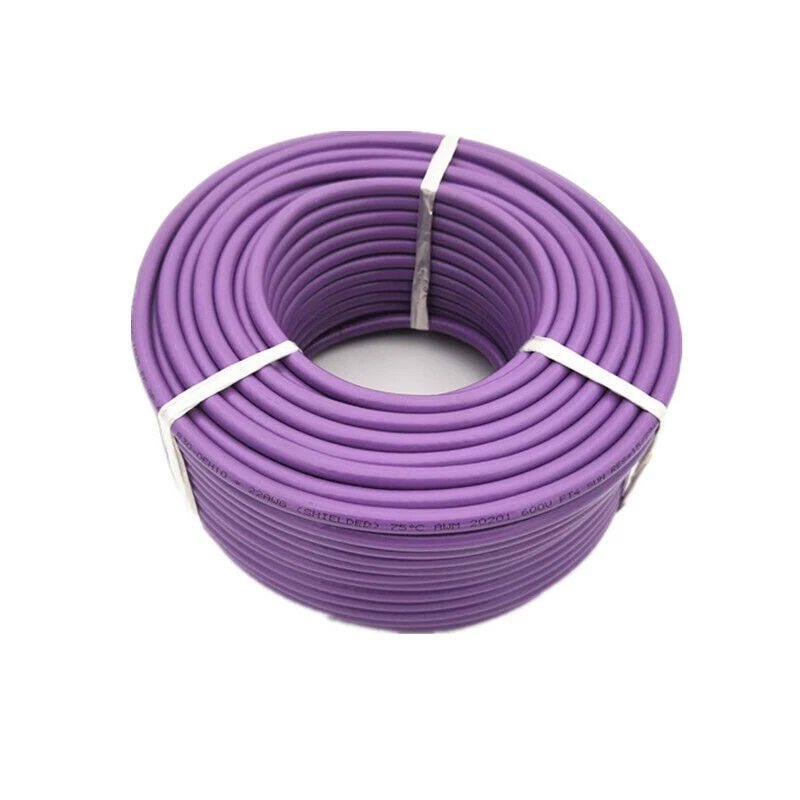

Siemens 6XV1830-0EH10 er et skærmet kommunikationskabel beregnet til kompatible PROFIBUS-applikationer inden for industriel automation. Dens to-core-konstruktion, nominelle impedans, elektromagnetiske afskærmning og FastConnect-kompatibilitet er vigtige overvejelser, når man designer eller vedligeholder fieldbus-netværk. Denne artikel undersøger produktets hovedegenskaber, forklarer, hvordan kabelvalg påvirker kommunikationsydelsen, sammenligner relevante tekniske parametre og skitserer installations- og indkøbsovervejelser. Den giver også praktiske svar på almindelige spørgsmål om kompatibilitet, driftsforhold og produktvalg.
Industrielle automationssystemer er afhængige af kommunikationsforbindelser til at udveksle information mellem controllere, drev, sensorer, distribuerede input/output-moduler og andre feltenheder. Et passende kabel er essentielt, fordi det fysiske kommunikationslag direkte påvirker signaltransmissionen og netværkets generelle stabilitet.
Siemens 6XV1830-0EH10 tilhører PROFIBUS FC Standard GP kabelfamilien. Den er designet til applikationer, der kræver et kompatibelt industrielt feltbuskabel frem for almindelige elektriske ledninger. Dens elektriske egenskaber og afskærmede konstruktion gør den relevant til automationsinstallationer, hvor forudsigelige kommunikationsegenskaber er vigtige.
Produktets FC-betegnelse henviser til FastConnect-kompatibilitet. Med kompatible stik og den korrekte forberedelsesprocedure kan dette design hjælpe med at forenkle kabelterminering. Denne funktion er især nyttig, når teknikere skal installere flere forbindelser eller udskifte eksisterende kabelsektioner under planlagt vedligeholdelse.
Ved vurdering af produktet bør ingeniører skelne mellem kabelegnethed og overordnet netværksydelse. Valg af det korrekte kabel er kun en del af processen. Korrekt terminering, jordforbindelse, topologi og kompatibilitet med tilsluttet udstyr skal også overvejes.
Købere kan gennemgå Siemens 6XV1830-0EH10 produktliste for produktspecifik information og købsforespørgsler.
Før køb af et PROFIBUS-kabel, bør ingeniører sammenligne produktets tekniske egenskaber med kravene i det eksisterende eller planlagte netværk. Følgende tabel opsummerer almindeligt offentliggjorte specifikationer forbundet med Siemens 6XV1830-0EH10. Tallene skal bekræftes i forhold til den seneste producentdokumentation før endelig godkendelse.
| Teknisk vare | Almindelig opført specifikation | Hvorfor det betyder noget |
|---|---|---|
| Modelnummer | 6XV1830-0EH10 | Hjælper med at forhindre bestillingsfejl og forkerte erstatninger |
| Produktbetegnelse | PROFIBUS FC Standard GP | Identificerer den påtænkte kommunikationskabelkategori |
| Antal kerner | 2 | Passer til kablets tilsigtede busledningsarrangement |
| Nominel impedans | 150 Ω | Vigtigt for elektrisk kompatibilitet med det tilsigtede netværk |
| Kapacitans ved 1 kHz | Cirka 28,5 pF/m | Hjælper med at karakterisere kablets elektriske opførsel |
| Udvendig diameter | Cirka 8 mm | Nyttig til routing, clearance og konnektorplanlægning |
| Afskærmning | Aluminiumsfolie og fletning af fortinnet kobber | Hjælper med at begrænse virkningerne af elektromagnetisk interferens |
| FastConnect | Kompatibel | Understøtter passende FastConnect-termineringsmetoder |
| Driftstemperatur | -40°C til +75°C | Understøtter vurdering af miljømæssig egnethed |
| Ydre kappe | PVC, lilla | Giver isolering og visuel kabelidentifikation |
Disse værdier skal behandles som en teknisk reference, ikke en erstatning for det officielle datablad. De nøjagtige krav kan variere afhængigt af produktrevision, netværksdesign og installationsbetingelser.
For en pålidelig udvælgelsesproces skal du sammenligne modelnummer, elektriske parametre, mekaniske dimensioner og miljøklassifikationer. Et kabel, der passer fysisk, kan stadig være uegnet, hvis dets elektriske egenskaber eller konnektorarrangement ikke passer til applikationen.
Industrielle kommunikationsnetværk fungerer ofte i miljøer, der indeholder elektriske motorer, koblingsenheder, drev med variabel frekvens og andre potentielle kilder til elektromagnetisk interferens. Uden passende kabelkonstruktion og installationspraksis kan interferens bidrage til kommunikationsfejl og intermitterende netværksfejl.
Den afskærmede konstruktion forbundet med Siemens 6XV1830-0EH10 inkluderer aluminiumsfolie og en fletning af fortinnet kobber. Disse afskærmningslag hjælper med at reducere påvirkningen af eksterne elektriske forstyrrelser, når de implementeres som en del af et korrekt installeret system.
Imidlertid afhænger afskærmningseffektiviteten af mere end tilstedeværelsen af metalliske lag. Kvaliteten af skjoldterminering, jordingsarrangementer, konnektordesign og kabelføring har alle indflydelse på resultaterne. Det er derfor vigtigt at følge de gældende Siemens og udstyrsproducentens instruktioner.
Nominel impedans er en vigtig egenskab ved et kommunikationskabel. I et korrekt designet busnetværk skal kablet, stik og termineringsarrangementer arbejde sammen for at opretholde passende transmissionsforhold.
Brug af et uegnet kabel eller forkert terminering kan bidrage til signalrefleksioner og ustabil kommunikation. Ingeniører bør derfor kontrollere kabelkravene, før de udskifter en komponent med en anden model.
Kabelføring påvirker også langsigtet pålidelighed. Overdreven bøjning, knusning, slid og trækspænding kan beskadige kablet eller dets afskærmning. Passende kabelunderstøtninger og routingafstande hjælper med at bevare kablets fysiske tilstand gennem hele dets levetid.
Kort sagt afhænger stabil kommunikation af kombinationen af passende kabelegenskaber, korrekt netværksdesign og disciplineret installationspraksis.
For industrielle købere ligger værdien af et kommunikationskabel i dets kompatibilitet med automatiseringssystemet, dets egnethed til installationsmiljøet og den lethed, hvormed det kan installeres og vedligeholdes.
Et kabel specificeret til den tilsigtede PROFIBUS-applikation giver ingeniører et defineret udgangspunkt for netværksdesign. Bekræftelse af den korrekte produktkategori hjælper med at undgå unødvendige erstatninger og reducerer usikkerheden under udstyrsintegration.
FastConnect-kompatibilitet kan strømline kabelforberedelse, når de korrekte værktøjer og stik bruges. I faciliteter med adskillige busforbindelser kan konsekvente forberedelsesprocedurer hjælpe teknikere med at fuldføre installationsarbejdet mere effektivt.
Tydelig modelidentifikation gør det lettere for vedligeholdelsesteams at specificere udskiftningsmaterialer og vedligeholde nøjagtige lageroptegnelser. At holde varenumre og installationsdetaljer dokumenteret kan også forenkle fejlfinding og fremtidige køb.
Det almindeligt anførte driftstemperaturområde giver en reference til at vurdere, om kablet er egnet til den påtænkte placering. Ikke desto mindre skal de fulde miljøforhold gennemgås, herunder kemisk eksponering, fugt, mekanisk belastning og eventuelle specielle føringskrav.
Siemens 6XV1830-0EH10 kan overvejes til kompatible PROFIBUS-installationer i en række industrielle miljøer. De følgende eksempler illustrerer potentielle anvendelser, underlagt kravene til hvert automatiseringssystem.
Produktionsfaciliteter bruger kommunikationsnetværk til at koordinere controllere, feltenheder og maskinundersystemer. Et passende PROFIBUS-kabel kan indgå i kommunikationsinfrastrukturen, der forbinder kompatible komponenter langs produktionslinjen.
Industrielle maskiner er ofte afhængige af distribuerede input/output-moduler til at udveksle driftsinformation med en central controller. Kabelvalg bør tage højde for netværksarkitekturen, forbindelsesplaceringerne og miljøforholdene omkring maskinen.
Kompatible PROFIBUS-netværk kan forbinde understøttede drivsystemer og andet automationsudstyr. Når kommunikationskabler føres i nærheden af strømelektronik, bør teknikere følge passende adskillelses-, afskærmnings- og jordingspraksis.
Under forebyggende vedligeholdelse skal beskadigede eller ældende kabelsektioner muligvis udskiftes. Bekræftelse af det eksisterende varenummer og netværkets elektriske krav hjælper med at sikre, at udskiftningen matcher den originale applikation.
For eksempel, når en fabrik oplever periodiske kommunikationsproblemer efter at have ændret et maskinlayout, kan dens vedligeholdelsesteam inspicere kabelruten, stiktermineringer, jordforbindelse og busterminering, før komponenter udskiftes. Hvis en kabeludskiftning er påkrævet, kan valg af en verificeret kompatibel model hjælpe med at undgå at introducere en anden variabel i fejlfindingsprocessen.
Dette er et illustrativt vedligeholdelsesscenarie snarere end en påstand om en specifik kundeinstallation. Faktisk fejldiagnose bør følge udstyrsproducentens procedurer.
Korrekt installation hjælper med at bevare kablets integritet og understøtter pålidelig netværksdrift. Inden installationen bør teknikere gennemgå kabelspecifikationerne, stikinstruktionerne og relevante elektriske standarder.
Hvor kablet skal installeres i en bevægelig enhed, et vådt område eller et miljø, der indeholder aggressive kemikalier, må du ikke antage, at et standardkabel automatisk er egnet. Bekræft de relevante mekaniske og miljømæssige klassificeringer, før du fortsætter.
Købsbeslutninger bør balancere teknisk kompatibilitet, forsyningskrav og langsigtede vedligeholdelseshensyn. En struktureret verifikationsproces kan reducere bestillingsfejl og hjælpe indkøbsteams med at koordinere mere effektivt med ingeniørafdelinger.
Start med at bekræfte Siemens 6XV1830-0EH10 i forhold til styklisten, eksisterende kabelmærker eller godkendt teknisk dokumentation. Undgå at vælge en erstatning udelukkende baseret på udseende eller et lignende modelnummer.
Beregn den nødvendige rutelængde, inklusive passende installationsgodtgørelser. Bekræft, om leverandøren tilbyder produktet i det påkrævede leveringsformat, og om minimumsordremængder gælder.
Gennemgå kommunikationsprotokollen, nominel impedans, konnektorarrangement, netværkstopologi og driftsmiljø. Hvis produktet er beregnet til eftermontering, skal du sammenligne det foreslåede kabel med de originale systemkrav.
Inden du bekræfter en ordre, skal du anmode om relevant produktidentifikation, tilgængelighedsoplysninger, leveringstid, kommercielle vilkår og eventuel sporbarhedsdokumentation, der kræves af din organisation. For kritisk automationsudstyr bør indkøbsteams følge deres interne leverandørgodkendelses- og ægthedsverifikationsprocedurer.
En leverandør af industriel automatisering bør kommunikere tydeligt om modelidentifikation, ordremængder, leveringsarrangementer og teknisk dokumentation. Dette er især værdifuldt, når indkøbsteams koordinerer akut vedligeholdelse eller flere krav til udstyr.
Xin Yuan leverer en industriautomatiseringsproduktindkøbskanal til købere, der vurderer Siemens-komponenter og relateret udstyr. Besøg Xin Yuans websted for at udforske tilgængelige produktkategorier, eller se Siemens 6XV1830-0EH10 produktside for varespecifikke forespørgsler.
Det er et PROFIBUS FC Standard GP-kabel beregnet til kompatible industrielle feltbuskommunikationssystemer. Dens nøjagtige egnethed afhænger af netværkets elektriske og installationskrav.
Den almindeligt publicerede nominelle impedans er 150 Ω. Ingeniører bør bekræfte specifikationen i forhold til den seneste officielle produktdokumentation, før den bruges i et bestemt netværk.
Ja, det er identificeret som FastConnect-kompatibelt. Korrekt installation kræver stadig passende stik, forberedelsesværktøj og overholdelse af de relevante afslutningsinstruktioner.
Den almindeligt nævnte konstruktion inkluderer aluminiumsfolie og en fletning af fortinnet kobber. Effektiv interferensstyring afhænger også af korrekt jording, skjoldterminering, routing og overordnet netværksdesign.
Den almindeligt anførte ydre diameter er cirka 8 mm. Bekræft den nøjagtige dimensionstolerance, før du vælger kabelforskruninger, stik eller føringstilbehør.
Dets almindeligt anførte driftstemperaturområde er -40°C til +75°C. Installationen skal holde sig inden for de gældende grænser, og andre miljøfaktorer bør vurderes inden godkendelse.
Nej. Udskiftningsegnethed skal verificeres i forhold til kommunikationsprotokollen, elektriske karakteristika, konnektorkrav, netværkstopologi og installationsbetingelser. Lignende udseende etablerer ikke kompatibilitet.
Angiv det fulde varenummer, påkrævet mængde eller kabellængde, leveringsdestination, målleveringsdato og eventuelle dokumentationskrav. Hvis kablet er til en eksisterende installation, kan deling af de relevante systemkrav hjælpe leverandøren med at afklare anmodningen.
Siemens 6XV1830-0EH10 er en kabelmulighed til kompatible PROFIBUS industrielle kommunikationssystemer, hvor passende elektriske egenskaber, afskærmning og FastConnect-kompatibilitet er påkrævet. Dens egnethed bør fastslås gennem teknisk verifikation i stedet for model-navn-matchning alene.
For et vellykket projekt skal du bekræfte de seneste specifikationer, inspicere det tilsigtede installationsmiljø, bruge kompatible stik og følge netværksproducentens vejledning om jordforbindelse og afslutning. Indkøbsteams bør også verificere produktidentifikation, tilgængelighed, leveringsordninger og den nødvendige dokumentation til deres anvendelse.
Leder du efter Siemens 6XV1830-0EH10 til dit næste automatiseringsprojekt? Xin Yuan kan hjælpe dig med at indsende dine produktkrav og diskutere indkøbsordninger. Besøg produktforespørgselssiden ellerkontakt osfor at anmode om et tilbud og diskutere dine indkøbsbehov for industriel automation.
