Til industrielle automationsprojekter, der kræver hurtig, ensartet kommunikation mellem programmerbare logiske controllere (PLC'er), er det vigtigt at vælge det rigtige hukommelsesudvekslingsmodul.XinyuanintroducererGE IC698CMX016, et Control Memory Xchange-modul designet til PACSystems RX7i-platformen. Ved at bruge reflekterende hukommelsesteknologi og fiberoptisk kommunikation muliggør dette modul deterministisk datadeling mellem kompatible controllere og computerenheder, hvilket hjælper ingeniører med at bygge koordinerede kontrolarkitekturer til krævende industrielle applikationer.

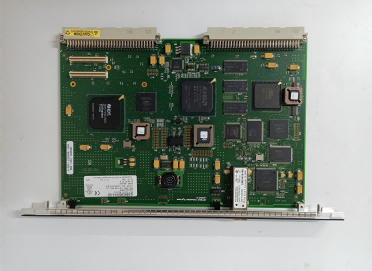

GE IC698CMX016 er et enkelt-slot Control Memory Xchange-modul designet til at distribuere data på tværs af et kompatibelt reflekterende hukommelsesnetværk. Det giver 16 MB reflekterende hukommelse med paritet, understøtter et 2,12 Gbaud fiberoptisk netværk og rummer op til 256 kompatible noder. Dens CPU-uafhængige netværksdrift hjælper med at reducere behandlingsbyrden forbundet med distribution af delte data. Denne artikel forklarer dets tekniske specifikationer, driftsprincipper, installationskrav, industrielle applikationer og vigtige overvejelser, når du køber et erstatningsmodul.
GE IC698CMX016 er et Control Memory Xchange (CMX) modul udviklet til PACSystems RX7i programmerbare automationscontrollerplatform. Den bruger reflekterende hukommelsesteknologi til at synkronisere delte data på tværs af tilsluttede enheder gennem et højhastigheds fiberoptisk netværk.
I modsætning til konventionelle kommunikationsmetoder, der kræver, at hver controller gentagne gange anmoder om data fra en anden enhed, tillader reflekterende hukommelse en skriveoperation på én node for at opdatere de tilsvarende hukommelsesplaceringer i hele netværket. Denne tilgang er især nyttig, når flere controllere har brug for adgang til fælles driftsinformation med forudsigelig kommunikationsadfærd.
Nøglekarakteristika omfatter:
For ingeniører, der vedligeholder etablerede automationsinstallationer, er det vigtigt at identificere den nøjagtige model og hardwarerevision, før de køber en erstatning eller udvider et eksisterende system.
Modulet bruger en fiberoptisk seriel forbindelse, der opererer ved 2,12 Gbaud. Dens dynamiske pakkehåndtering understøtter pakkestørrelser fra 4 til 64 bytes, hvilket gør det muligt for modulet at rumme forskellige dataoverførselsmønstre. Den dokumenterede maksimale netværksoverførselshastighed varierer fra cirka 43 MB/s med 4-byte-pakker til 174 MB/s med 64-byte-pakker.
Disse tal beskriver netværksoverførselsydelsen under de relevante pakkebetingelser. Den faktiske applikationsydelse afhænger af netværkstrafik, skrivemønstre og systemkonfiguration.
Reflekterende hukommelse distribuerer accepterede dataopdateringer til kompatible noder på netværket. Denne arkitektur kan forenkle kommunikationen mellem koordinerede kontrolsystemer, fordi deltagende enheder opretholder tilsvarende delte hukommelsesområder i stedet for udelukkende at stole på gentagne punkt-til-punkt-udvekslinger.
Modulet bruger LC-type fiberoptiske forbindelser og understøtter multimode fiberforbindelser op til 300 meter under de specificerede forhold. Fiberoptisk kommunikation kan hjælpe med at isolere netværkssignalering fra mange kilder til elektrisk interferens, der ofte forekommer i industrielle miljøer.
Indikatorer på frontpanelet giver information om moduldrift, konfiguration, modtagne data og optisk signaldetektering. Netværksfejldetektering og hukommelsesparitetsfunktioner understøtter også fejlfinding og dataintegritetsovervågning.
Følgende tabel opsummerer nøglespecifikationer, der er dokumenteret for IC698CMX016 Control Memory Xchange-modulet. Bekræft den relevante hardwarerevision og installationsmanual, før du bruger disse værdier til teknisk godkendelse.
| Parameter | Specifikation |
|---|---|
| Produktmodel | IC698CMX016 |
| Produkttype | Kontrol Memory Xchange modul |
| Kompatibel platform | PACSystems RX7i |
| Reflekterende hukommelse | 16 MB SDRAM med paritet |
| Netværks transmissionshastighed | 2,12 Gbaud |
| Maksimal netværksoverførselshastighed | 43–174 MB/s, afhængig af pakkestørrelse |
| Dynamisk pakkestørrelse | 4-64 bytes |
| Maksimalt antal netværksknuder | 256 kompatible noder |
| Optisk stik | LC-type fiberoptisk stik |
| Maksimal multimode fiberafstand | Op til 300 m under specificerede forhold |
| Forsyningsspænding | +5 VDC fra rack-strømforsyningen |
| Nuværende krav | 1,8 A |
| Modul formfaktor | Enkelt RX7i rack slot |
| Konfigurationssoftware | Machine Edition Logic Developer-PLC, version 4.5 eller nyere, som specificeret i dokumentationen |
Teknisk note:Netværks baudrate og applikationsgennemstrømning er forskellige målinger. Når du evaluerer GE IC698CMX016, skal du bruge de pakkestørrelsesafhængige overførselstal i stedet for at behandle 2,12 Gbaud som en megabyte-per-sekund ydeevnevurdering.
GE IC698CMX016 fungerer som en del af et reflekterende hukommelsesnetværk, typisk arrangeret som en fiberoptisk daisy-chained loop. Hver knude modtager gyldige pakker, opdaterer sin lokale reflekterende hukommelse og sender pakkerne videre til den næste knude.
En typisk dataudveksling følger disse trin:
Denne mekanisme understøtter delt dataadgang mellem flere controllere og computerenheder. Ingeniører bør dog stadig designe applikationslogik omkring dataejerskab, opdateringstidspunkt, netværksindlæsning og fejlhåndtering. Reflekterende hukommelse er en datadistributionsmekanisme, ikke en erstatning for sikkerhedslogik på applikationsniveau eller et uafhængigt sikkerhedsklassificeret kontrolsystem.
GE IC698CMX016 kan overvejes til industrielle miljøer, hvor kompatible enheder skal udveksle delt information forudsigeligt. Dens egnethed afhænger af kontrolarkitekturen, tidskravene og kompatibiliteten af alle tilsluttede noder.
Flere PLC'er kan styre forskellige sektioner af en produktionslinje. Delt statusinformation, sekvensdata og procesværdier kan hjælpe med at koordinere udstyr på tværs af disse sektioner.
I pakning, konvertering og andre koordinerede maskiner kan et reflekterende hukommelsesnetværk distribuere driftsdata mellem kompatible kontrolenheder. Systemdesignere skal validere end-to-end timing i forhold til de faktiske maskinkrav.
Strømproduktionsovervågning, testsystemer og distribuerede industrielle kontrolinstallationer kan drage fordel af hurtig informationsudveksling mellem behandlingsknudepunkter. Egnethed bør etableres gennem en applikationsspecifik teknisk vurdering, især hvor beskyttelsesfunktioner er involveret.
Faciliteter, der driver etablerede RX7i-systemer, kan have brug for dette modul for at vedligeholde en eksisterende arkitektur, erstatte en defekt komponent eller gendanne en ældre produktionslinje. I disse tilfælde er revisionsmatchning, verificeret tilstand og dokumenteret kompatibilitet særligt vigtige.
Korrekt installation er afgørende for pålidelig netværksdrift. Før du installerer GE IC698CMX016, skal du læse den officielle PACSystems RX7i installationsinstruktion og Memory Xchange Modules User Manual.
Modulet kræver en gyldig hardwarekonfiguration, før dets optiske sender og modtager kan fungere på netværket. Konfiguration udføres ved hjælp af den understøttede Machine Edition-software. Efter installationen skal ingeniører verificere modulets statusindikatorer, optisk signaldetektion, netværkskontinuitet og faktiske dataopdateringer.
Sikkerhedsforanstaltninger:Sluk for strømmen til stativet, før du indsætter eller fjerner modulet. Følg producentens procedurer og gældende elektriske sikkerhedskrav. Afbryd eller udskift aldrig hardware i et strømførende system, medmindre den godkendte procedure udtrykkeligt tillader det.
Når du køber en GE IC698CMX016 til en eksisterende installation, er et matchende katalognummer muligvis ikke tilstrækkeligt. Indkøbs- og vedligeholdelsesteam bør kontrollere følgende punkter, før de afgiver en ordre.
| Udvælgelsesfaktor | Hvad skal verificeres | Hvorfor det betyder noget |
|---|---|---|
| Modelnummer | IC698CMX016 og ethvert revisionssuffiks | Hjælper med at forhindre bestilling af den forkerte hardwarevariant |
| Hardware og firmware revision | Eksisterende modulrevision og godkendt opgraderingssti | Understøtter kompatibilitet og vedligeholdelsesplanlægning |
| Fysisk tilstand | PCB, optiske stik og frontpanelindikatorer | Hjælper med at identificere synlige skader eller håndteringsproblemer |
| Funktionel verifikation | Konfiguration, kommunikation og diagnostisk status | Giver stærkere bevis for driftstilstand |
| Dokumentation | Testoptegnelser, garantibetingelser og returpolitik | Forbedrer indkøbsgennemsigtighed og risikostyring |
| Systemkompatibilitet | RX7i-rack, CPU-firmware, software og netværksdesign | Reducerer installations- og idriftsættelsesrisici |
For udgået eller ældre automationsudstyr skal du anmode om klar information om, hvorvidt den tilbudte enhed er ny, ubrugt overskud, renoveret eller tidligere brugt. Bed om den nøjagtige revision, tilgængelig testbevis, garantidækning og leveringsordninger i stedet for udelukkende at stole på en lagerstatuserklæring.
For yderligere teknisk information, se GE IC698CMX016 produktside og producentens tekniske dokumentation for Control Memory Xchange Module.
GE IC698CMX016 distribuerer delte data mellem kompatible PLC'er og computerenheder ved hjælp af reflekterende hukommelsesteknologi over et fiberoptisk netværk. Den er designet til PACSystems RX7i platformen.
Modulet giver 16 MB reflekterende SDRAM med paritetsbeskyttelse. Hukommelsen bruges til delte netværksdata i stedet for at tjene som en generel computerlagringsenhed.
Den dokumenterede netværkskapacitet er op til 256 kompatible noder. Den faktiske arkitektur skal også tage højde for nodekompatibilitet, netværkskonfiguration, kabelrouting og programtrafik.
Modulet bruger LC-type fiberoptiske stik og understøtter multimode fiberforbindelser. Den dokumenterede maksimale afstand er op til 300 meter under de angivne forhold. Bekræft kabel- og stikkravene i den relevante tekniske manual.
Det reflekterende hukommelsesnetværk fungerer uden at kræve RX7i CPU-behandling for at videresende data mellem noder. CPU-hardwarekonfiguration og applikationslogik er dog stadig vigtige for idriftsættelse og korrekt brug af netværket.
Nej. IC698CMX016 er Control Memory Xchange-modulet, mens IC698RMX016 er Redundancy Memory Xchange-modulet beregnet til understøttede redundansapplikationer. De tjener forskellige roller, så kontroller den påkrævede funktion og systemkompatibilitet, før du vælger en af modellerne.
Bekræft det komplette varenummer, hardware- og firmwarerevision, fysisk tilstand, testdokumentation, garanti og kompatibilitet med det eksisterende RX7i-system. For ældre udstyr skal du anmode om skriftlig bekræftelse af den leverede enheds tilstand og revision før bestilling.
GE IC698CMX016 forbliver en relevant komponent til vedligeholdelse af kompatible PACSystems RX7i-installationer, der afhænger af deterministisk datadeling. Dens 16 MB reflekterende hukommelse, højhastigheds fiberoptiske netværk, understøttelse af op til 256 kompatible noder og indbyggede diagnostiske funktioner gør det til en praktisk mulighed for passende ældre automatiseringsarkitekturer. En vellykket integration afhænger dog af nøjagtig revisionsidentifikation, korrekt netværkskonfiguration og omhyggelig verifikation af det komplette kontrolsystem.
